手動立式測試臺說明：

SGASC型手動立式測試臺專為HF系列和NK系列推拉力計配備，可組合成不同用途的試驗機臺，適用各種插拔力、按壓力、破壞試驗等測試。在顯示力值的同時，還可以加裝數顯標尺，顯示其位移量，對不同工件進行相同位移量下的對比測試。

手動立式測試臺規格：1.機臺底座大穩定性好，適合室內桌上測試使用。2.梯形螺桿轉動，側面手輪加載，操作簡單穩定。3.底座標配的移動平臺，可實現左右、前后移動，方便準確裝夾。4.可將本機臺安裝于桌（臺）上使用，使機架更加穩固。5.配有數顯標尺，可隨時采集行程數據（SG-S）。?

手動立式測試臺規格特點：長×寬×高：350mm×260mm×500或700mm行程：180mm額定負荷：500或3000N重量：18kg?

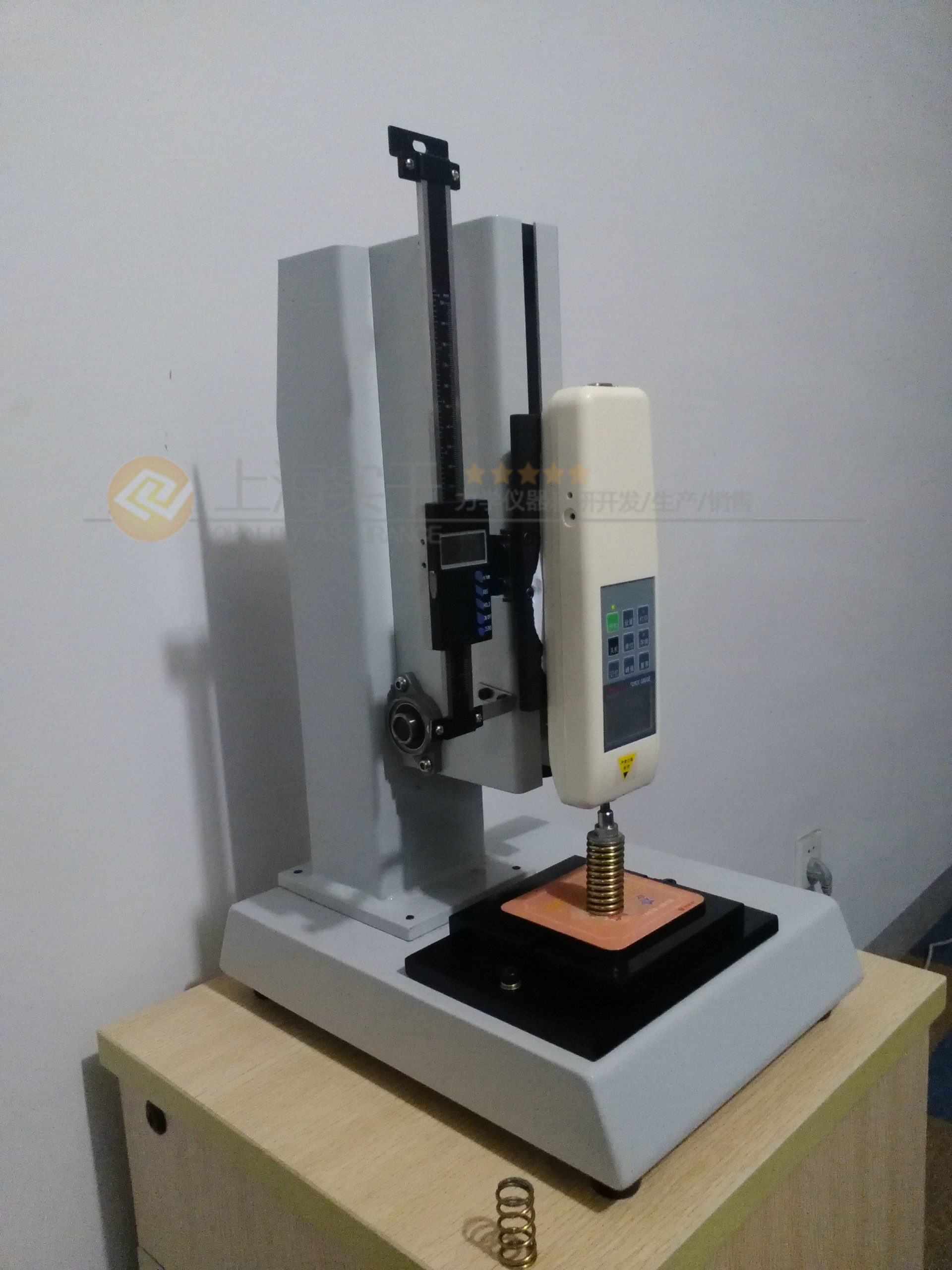

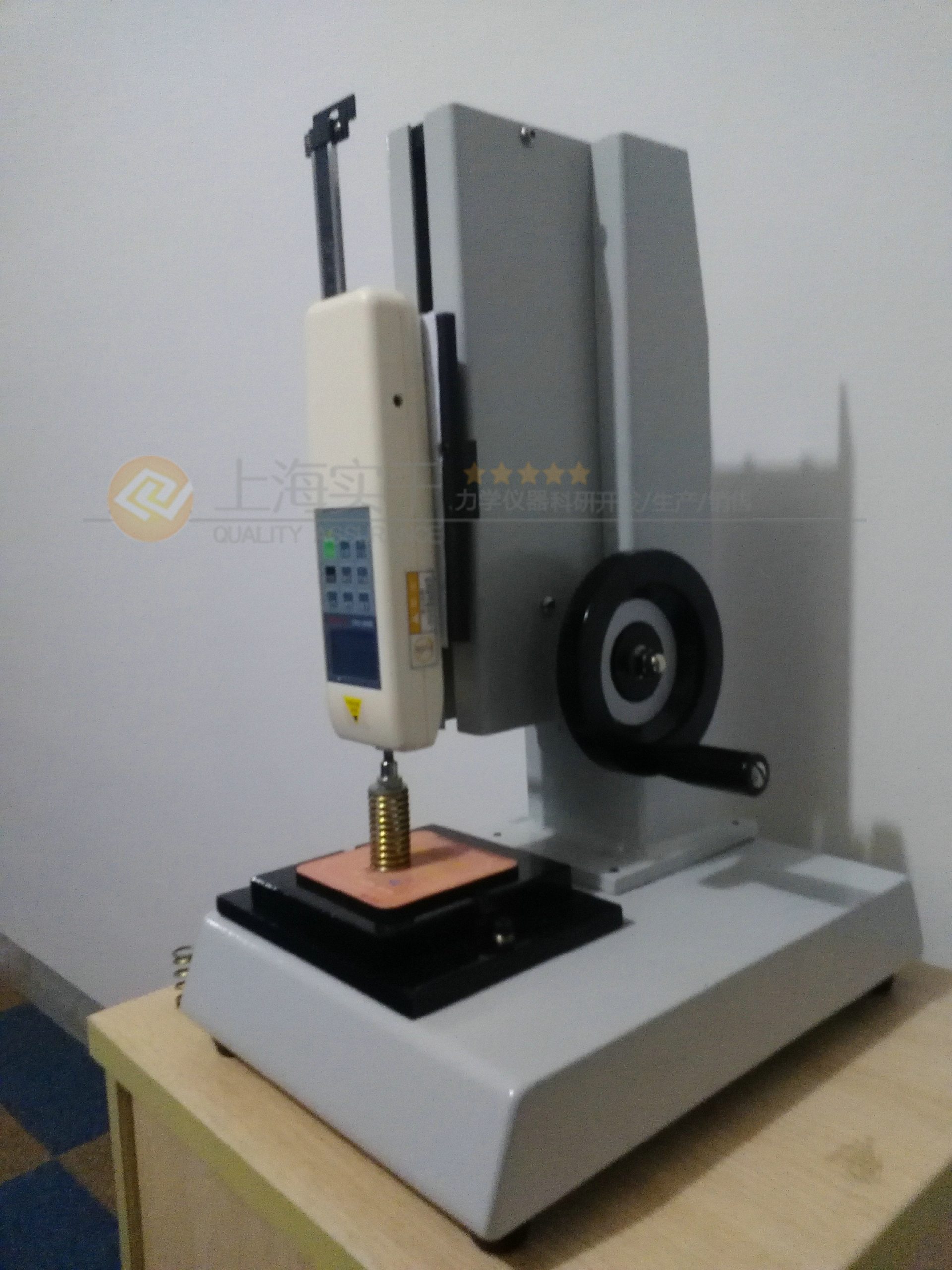

手動立式測試臺圖片展示

?

手動立式測試臺結構圖：

手動立式測試臺機臺及推拉力計安裝方法：

1、機臺安裝方法：???本機臺可安裝在桌子用。使機臺更加穩固，請保證工作臺面水平，使測試得到準確的數值。安裝時請參考（上圖右邊）安裝。
2、推拉力計的安裝方法：???
(1)用M4扳手將測力計安裝板上4個M4×15的內六角圓柱頭螺釘松開，卸下測力計安裝板。???
(2)安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上或用十字細絲刀將附件袋里的4枚M3×10的十字槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個M3的螺紋孔。???
(3)安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺釘卸下，將附件袋里的4枚M3×10的螺釘卸下，將附件袋里的4枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔，旋入測力計后蓋上的4個M3螺紋孔（卸下M3×10的螺釘?shù)穆菁y孔）。???
(4)安裝好推拉力計表后，用M4內六角扳手將測力計安裝板重新安裝到機架上面。根據所需測試的樣品特點，將其機臺安裝或安放在工作臺上合適的位置。旋轉測試架側面的手輪，測力計就能上下平穩移動，完成測試工作。?

?

手動立式測試臺日常保養及維護：?
1、請勿超載使用，本機架額定負荷為500N。
2、注意日常的工作，保持機臺各部件清潔。
3、在使用過程中機臺運行滯澀不靈活時，請向機臺兩側軸承座上的加油孔內添加少許機油潤滑。機臺出現故障時請及時聯系廠家或銷售點（請勿擅自拆卸、修理）。
